—、概述

限流孔板流量计为一同心锐孔板，用于限制流体的流量或降低流体的压力。流体通过孔板就会产 生压力降，通过孔板的流量则随压力降的増大而増大。但当压力降超过一定数值，即超过临界压力降时，不论 出口压力如何降低，流量将维持一定的数值而不再増加。限流孔板就是根据这个原理用来限制流体的流量或降 低流体的压力。限流孔板作为节流元件，由于具有结构简单、易加工、制造成本低、安装方便等优点，在满足工艺要求的前 提下，使用限流孔板代替调节阀来限定流量或降低压力，将会大大地降低投资和操作维修费用，因此在国外已 被广泛地应用于工艺装置，对装置的 运行起着重要的作用。

二、限流孔板流量计使用范围

1、 管道通径：DN10~DN1000 (mm)

2、 工作压力：0.6〜32.0 (MPa)

3、 孔径比：0.05

限流孔板可用于限制流体的流量或降低流体的压力。限流孔板是按HGT20570 -1995进行设计制 造，按JJG640-94进行检定。无需实流标定。适用于：

(1) 工艺物料需要降压且精度要求不高。

(2) 在管道中阀门上、下游需要有较大压降时，为减少流体对阀门的冲蚀，当经孔板节流不会产生气相时， 可在阀门上游串脏孔板。

(3) 流体需要小流量且连续流通的地方，如泵的冲洗管道、热备用泵的旁路管道(低流量保护管道)、分析 取样管等场所。

(4) 需要降压以减少噪声或磨损的地方，如放空系统。

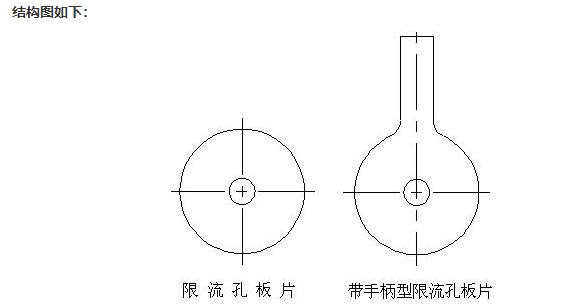

三、限流孔板流量计结构形式

限流孔板按孔板上开孔数分为单孔板和多孔板;按板数可分为单级和多级。

四、限流孔板流量计订货时请详细提供以下数据：

1、被测介质;

2、大、常用、小流量;

3、工作压力、高压力、高温度;

4、介质密度、粘度;

5、管道材质、内径、外径;

6、现场管道敷设情况和局部阻力件形式。
